Koppler anschließen

Hier habe ich eine Anleitung erstellt,
wie der Koppler (Analog/Digital) mit dem Parallelfunkgerät sowie dem Smartphone verbunden wird.

Anleitung

Was wird benötigt?
Wie werden die Geräte verbunden?

Bilder vergrößern

Zum vergrößern der Bilder (und mehr zu sehen) auf das jeweilige Bild klicken

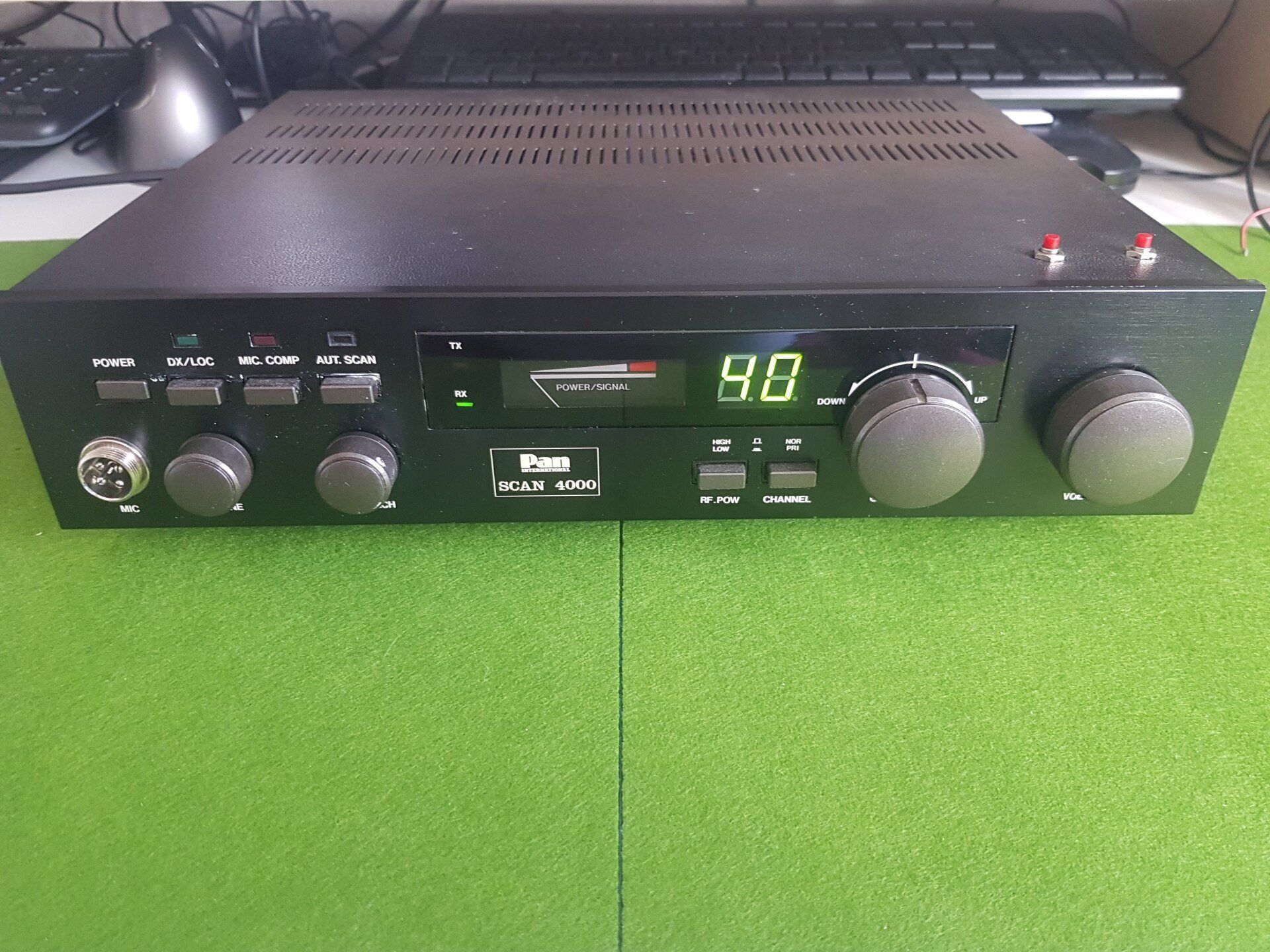

Das Hauptfunkgerät

(kann an einer Antenne oder einem ungeschirmten Dummyload betrieben werden)

Die Dummyload-Version ist die ideale Lösung für alle die keine Antenne aufstellen können oder dürfen.

Button

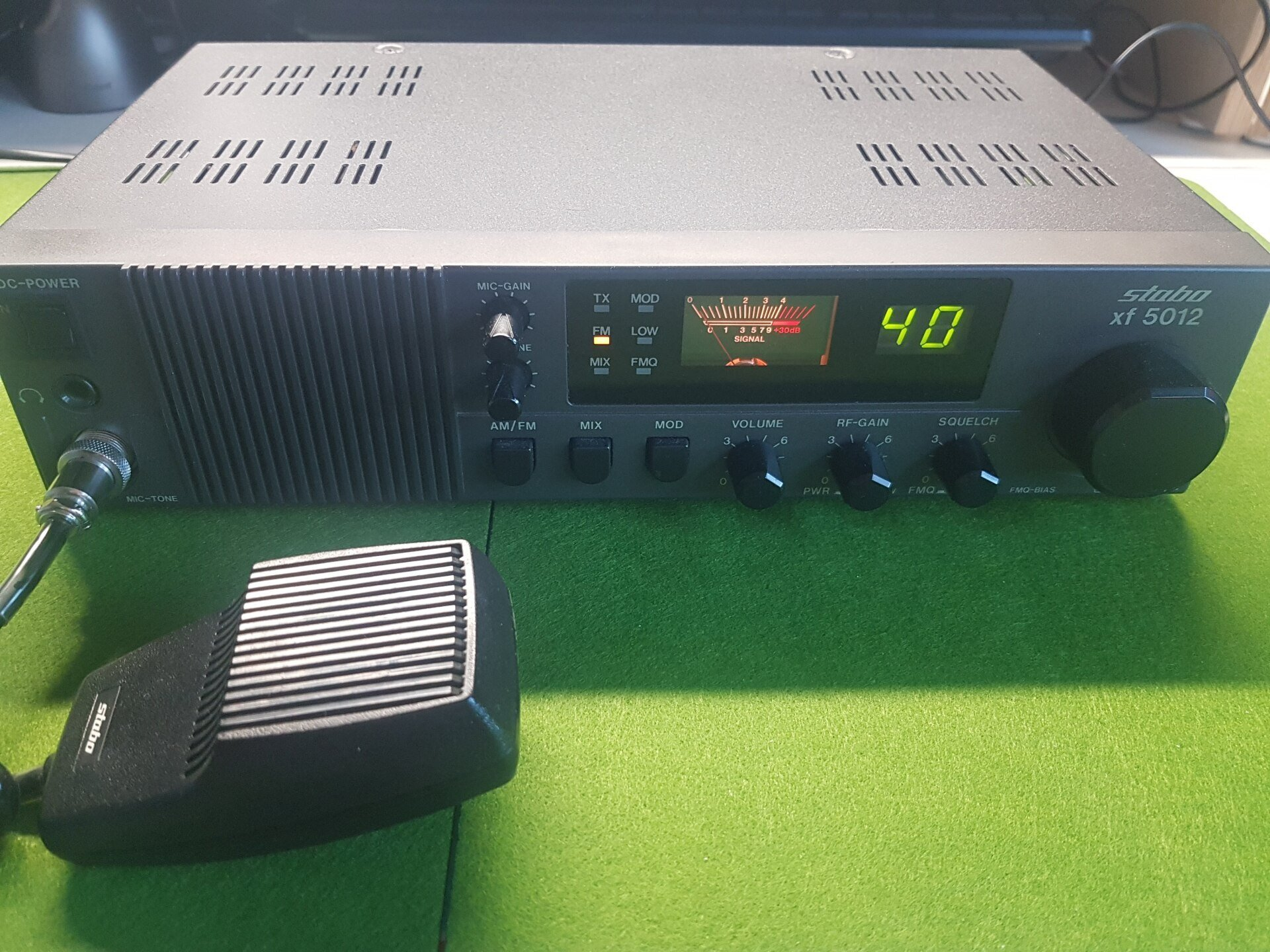

Das Parallelfunkgerät

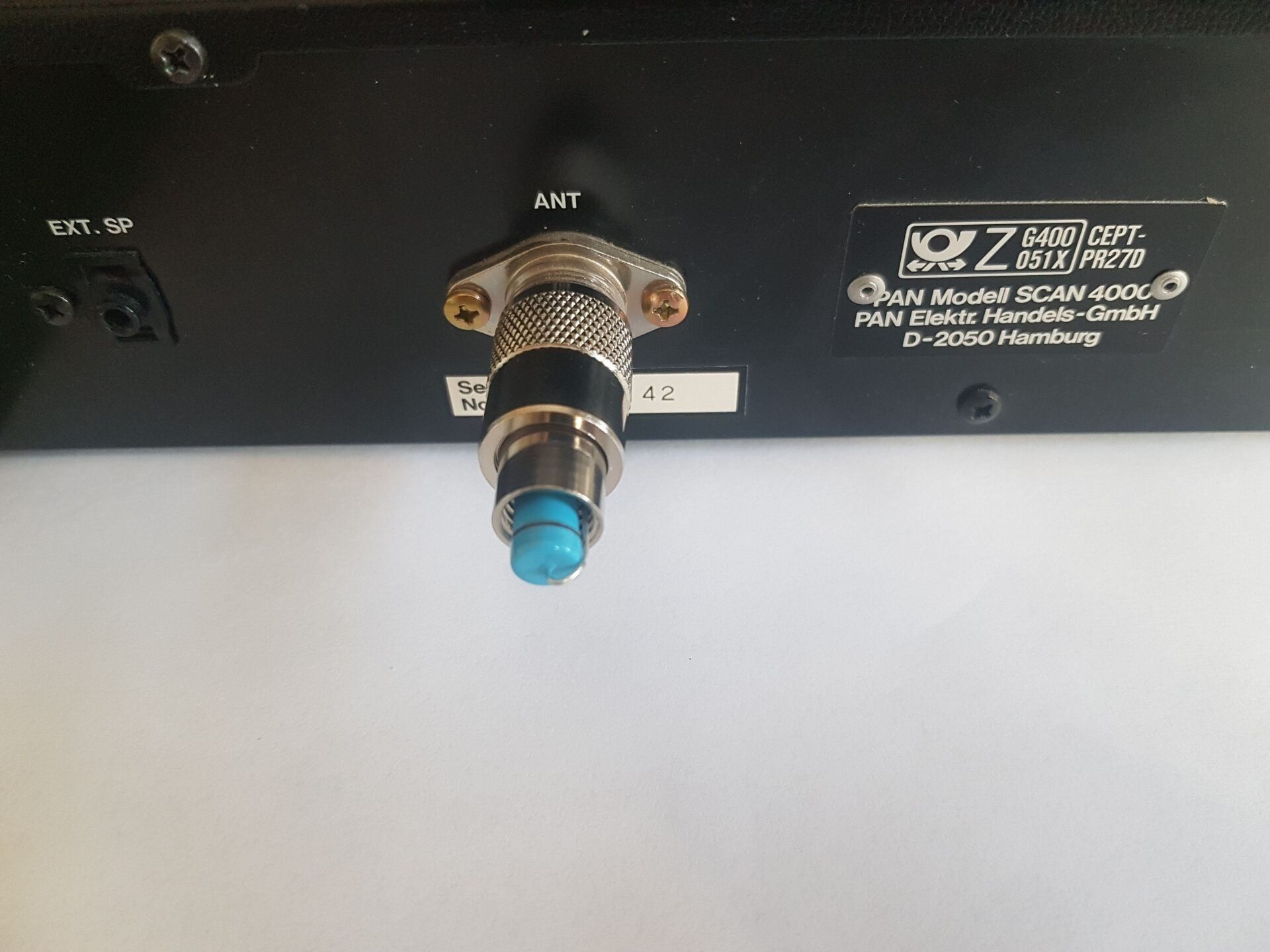

(hier wird ein ungeschirmter Draht / Litze mit einer Länge von ca. 40 cm an den Mittelpin eines PL-Steckers angelötet und der PL-Stecker dann an die Antennenbuchse angeschlossen.)

Button

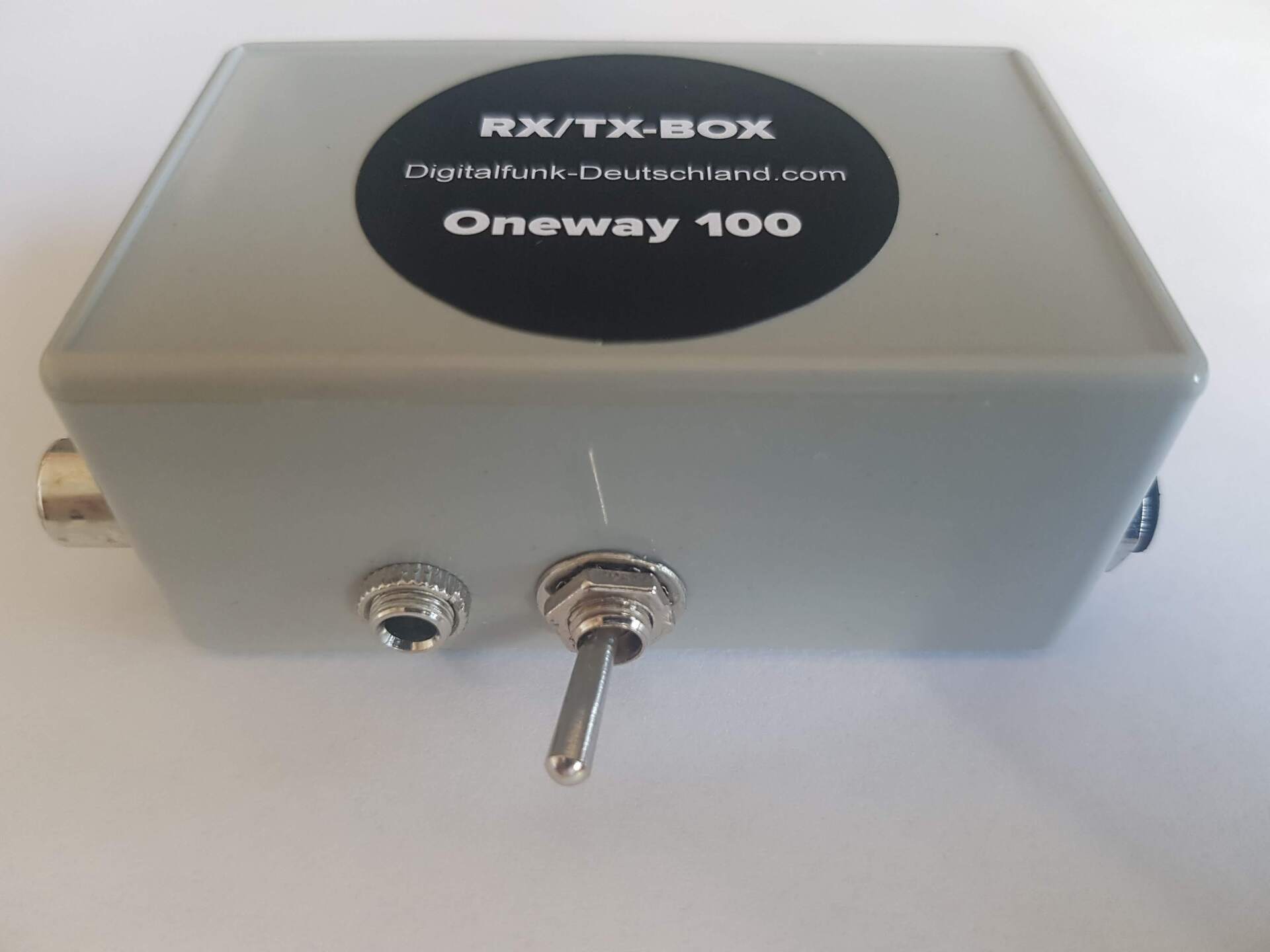

Der Analog / Digital - Koppler

Button

Die Anschlußbuchse (3,5 mm Klinkenbuchse) für den Aktiv-Lautsprecher.

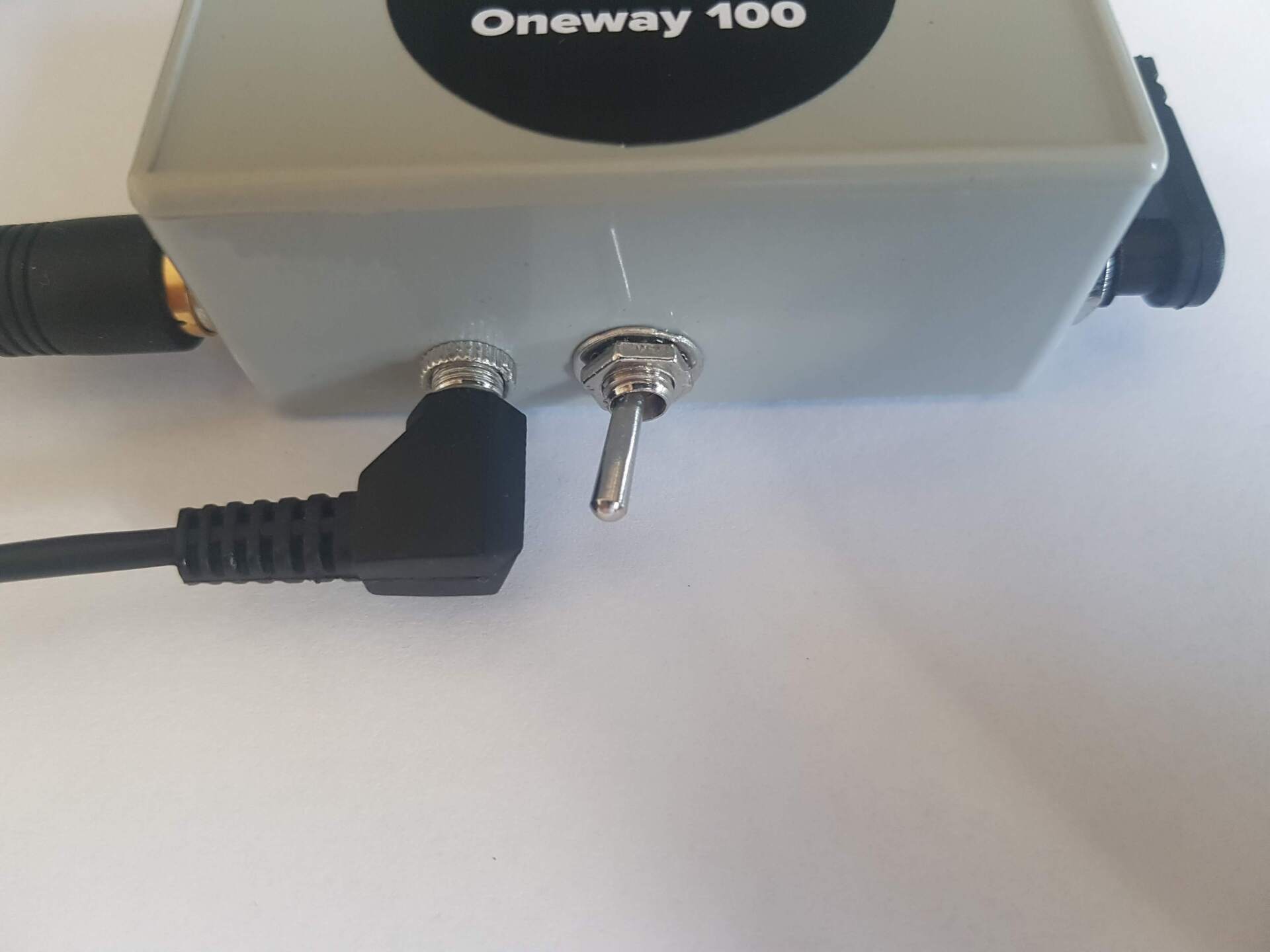

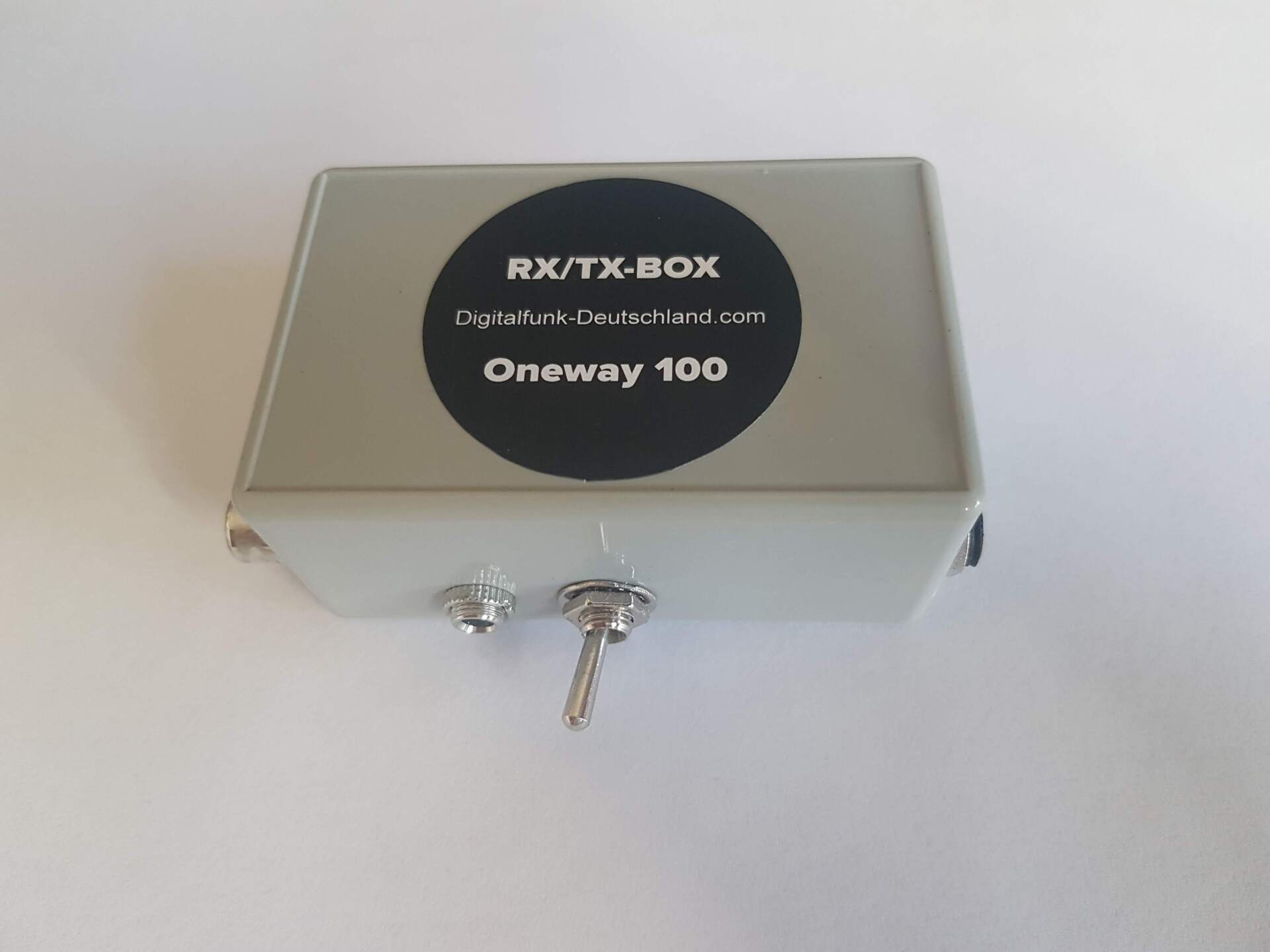

Alternativ kann ein Bluetooth-Lautsprecher verwendet werden. Den abgebildeten Schalter gibt es an der aktuellen Koppler-Version nicht mehr.

Button

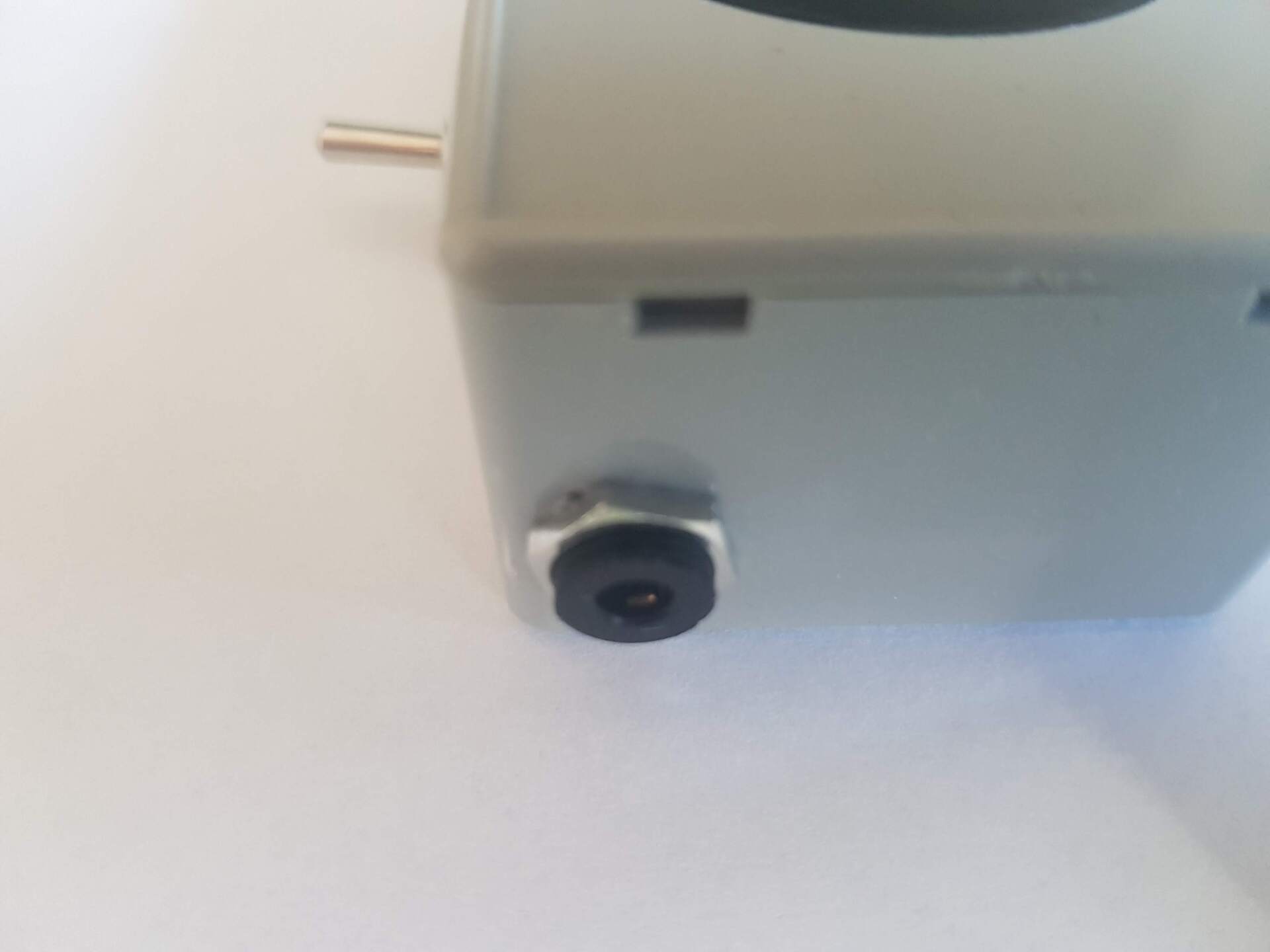

Die Anschlußbuchse (3,5 mm Klinkenbuchse - 4-polig) für das Smartphone.

Button

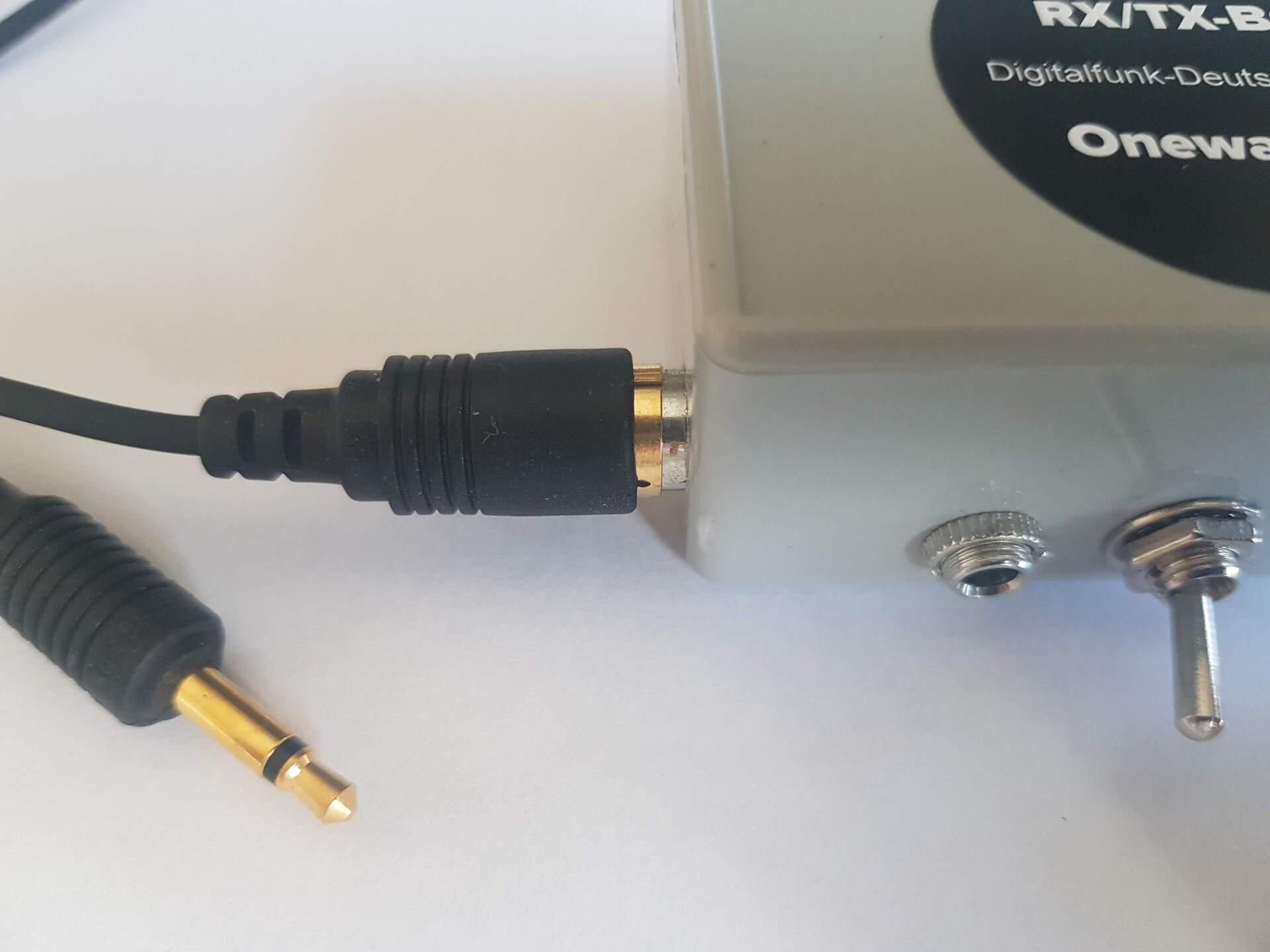

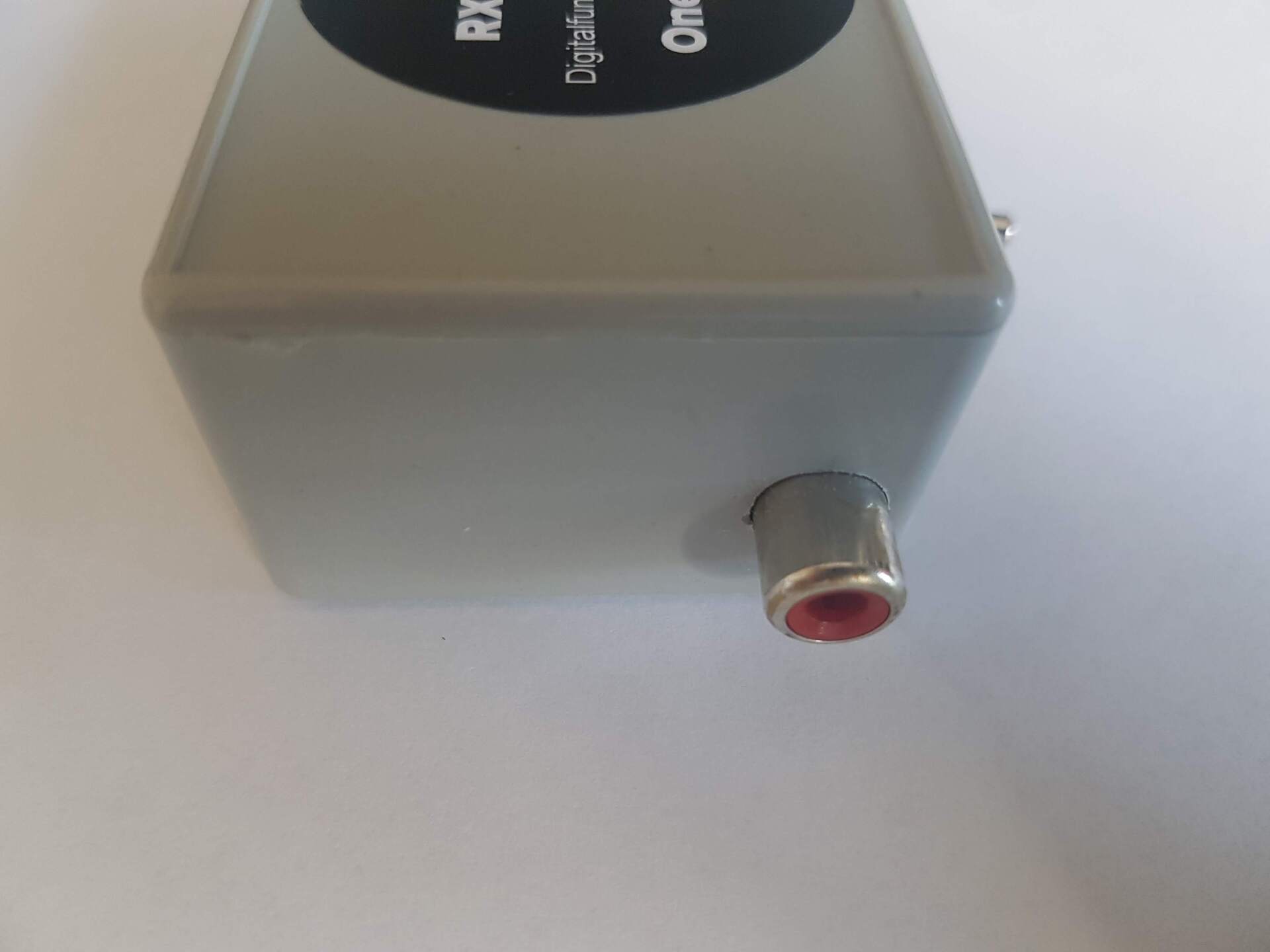

Die Anschlußbuchse (Chinch) für den Lautsprecherausgang vom Parallelfunkgerät.

Button

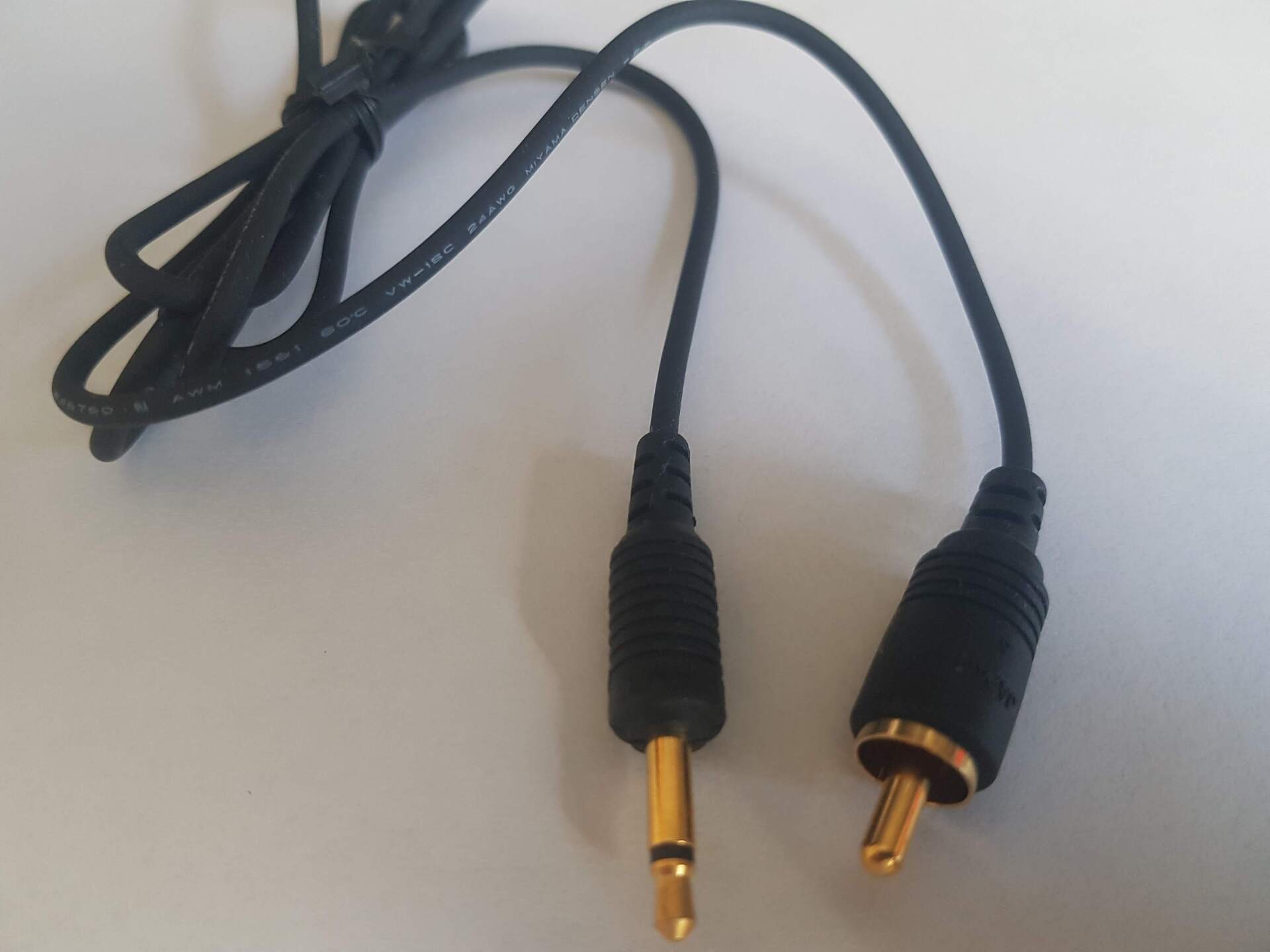

Verbindungskabel vom Lautsprecherausgang (Parallelfunkgerät) zum Chinch-Eingang am Koppler.

Button

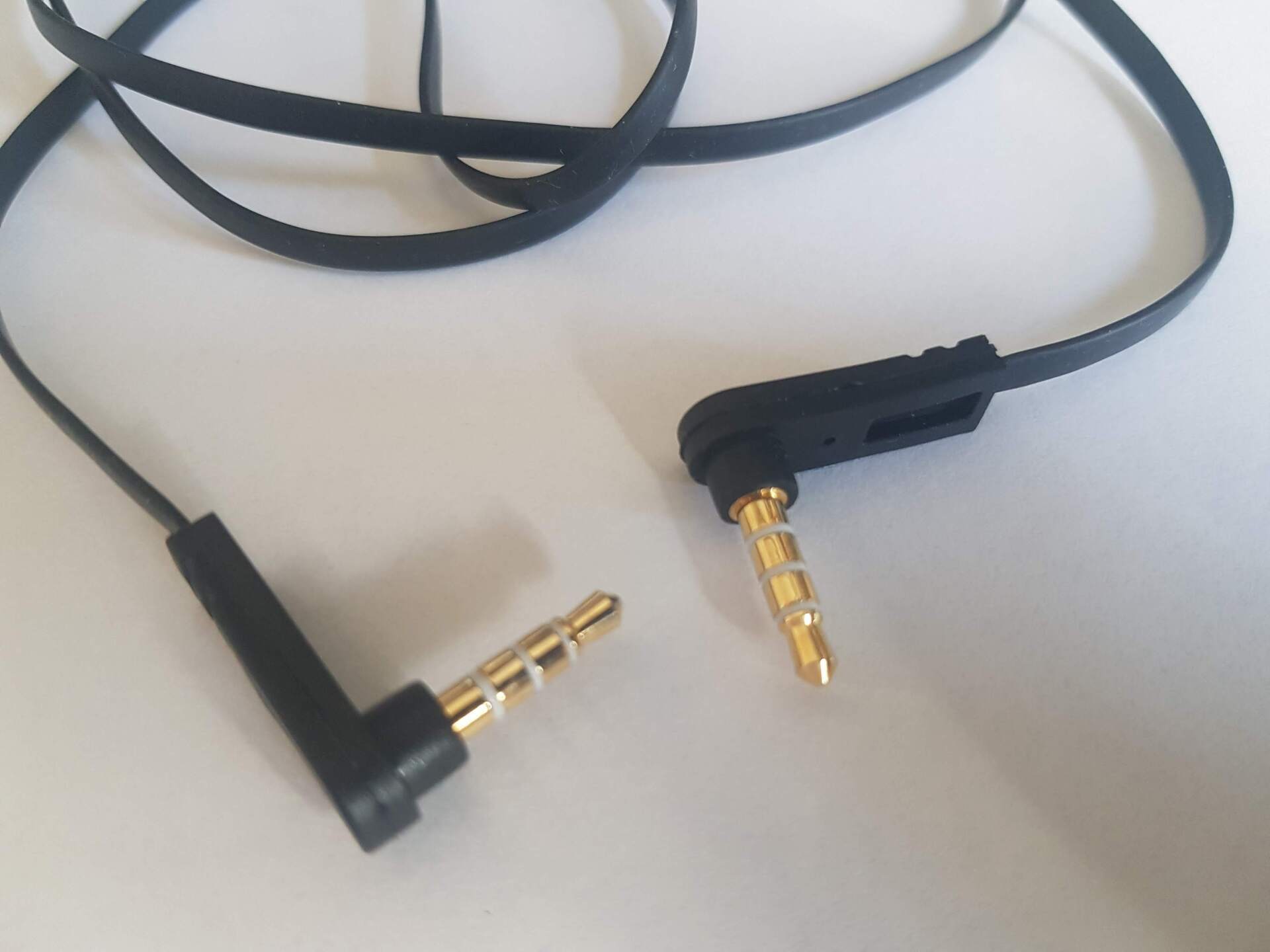

Verbindungskabel vom Smartphone zum Koppler (jeweils 3,5 mm Klinkenbuchse - 4-polig).

Button

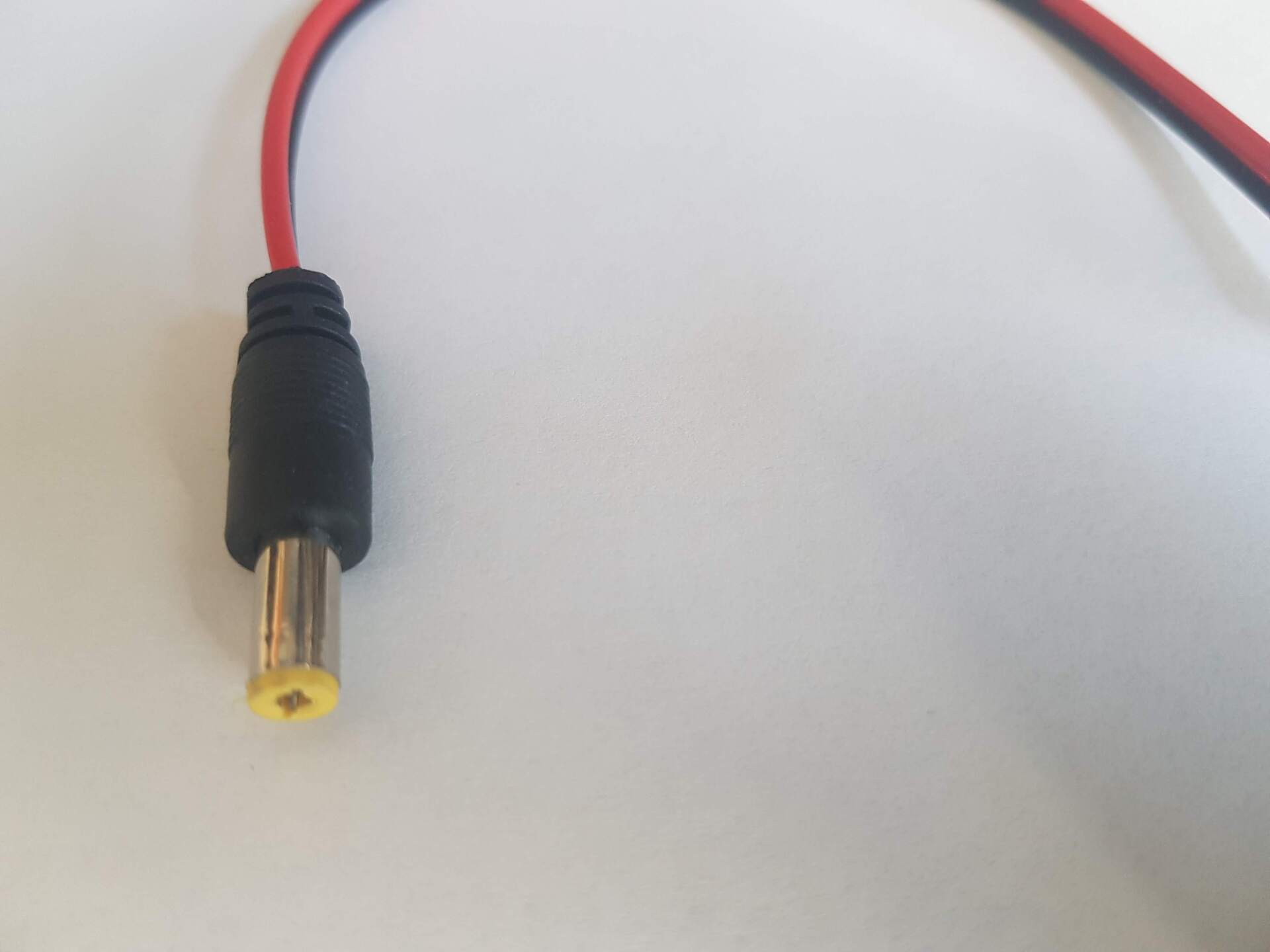

Stromanschlusskabel mit Hohlstecker für die Stromversorgung (12-13,8 Volt) am Aktiv-Lautsprecher. Bei Verwendung eines Bluetooth-Lautsprechers entfällt dieses Kabel.

Button

Den Chinch-Stecker vom Verbindungskabel (Lautsprecherausgang-Parallelfunkgerät) an die Chinch-Buchse vom Koppler anschließen.

Button

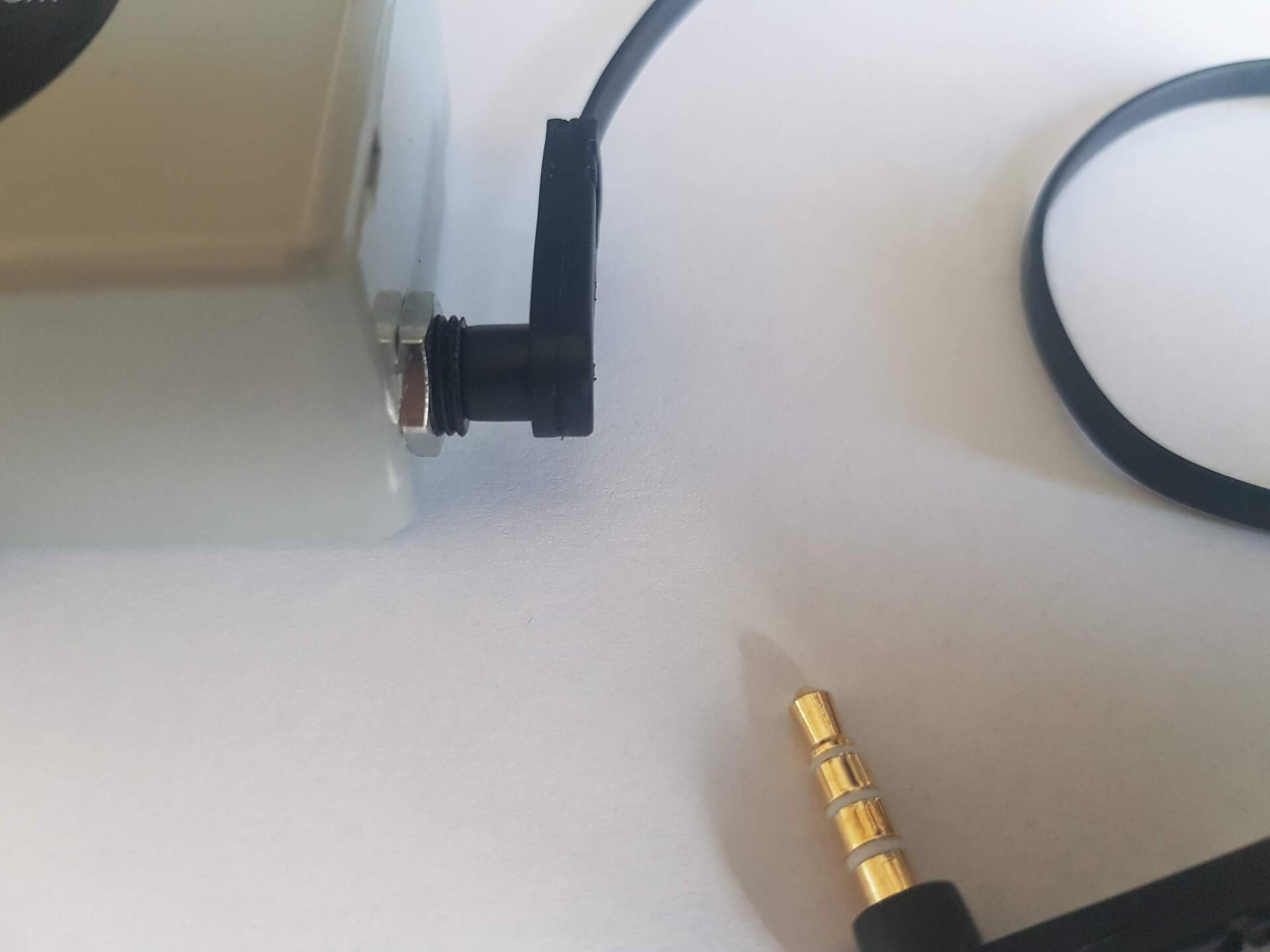

Einen Stecker vom Verbindungskabel (Smartphone) mit der Klinken-Buchse (Kunststoff Schwarz) am Koppler verbinden.

Button

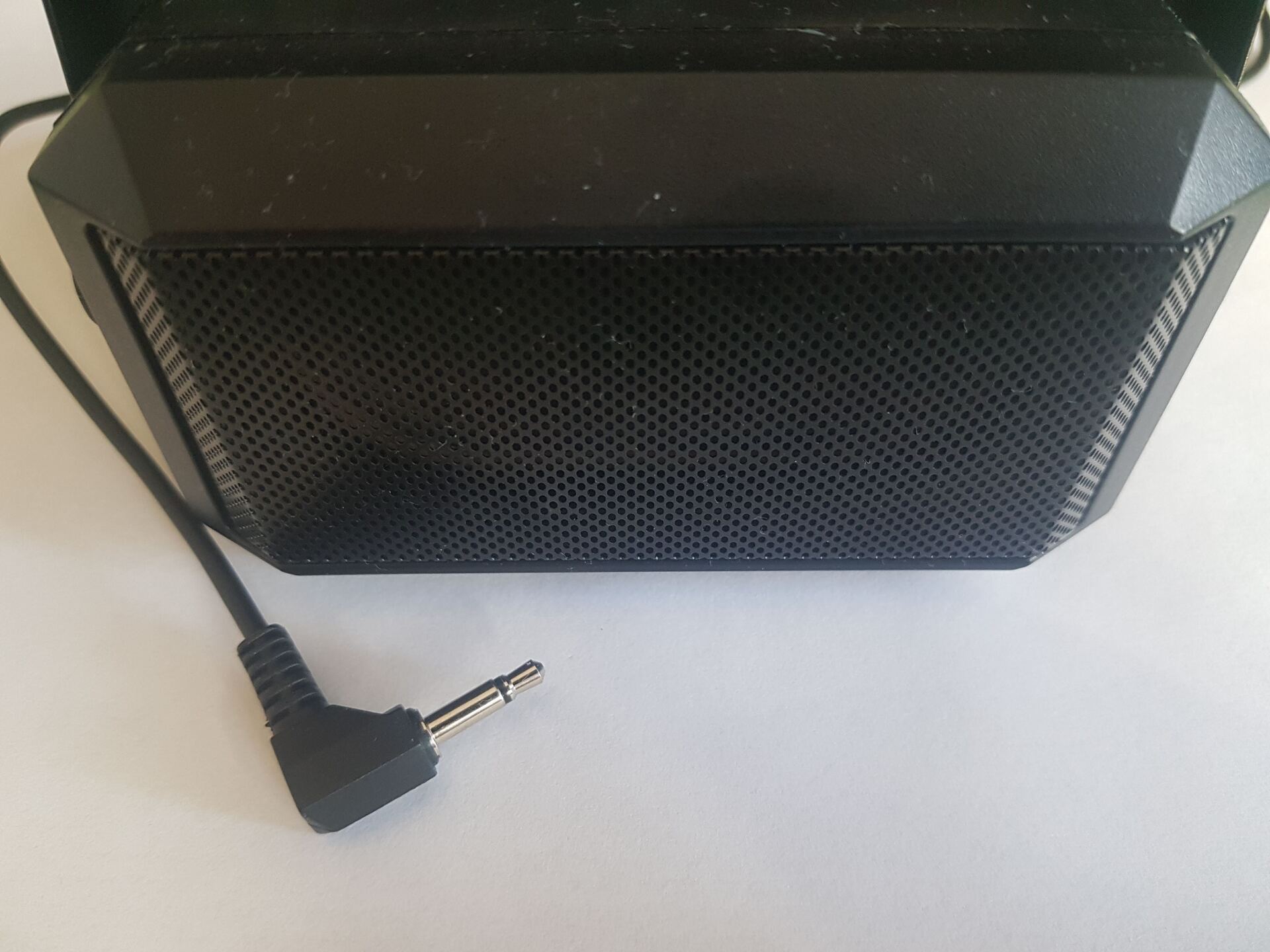

Aktivlautsprecher (mit integriertem Verstärker) mit Anschlußstecker 3,5 mm Klinkenstecker Mono.

Button

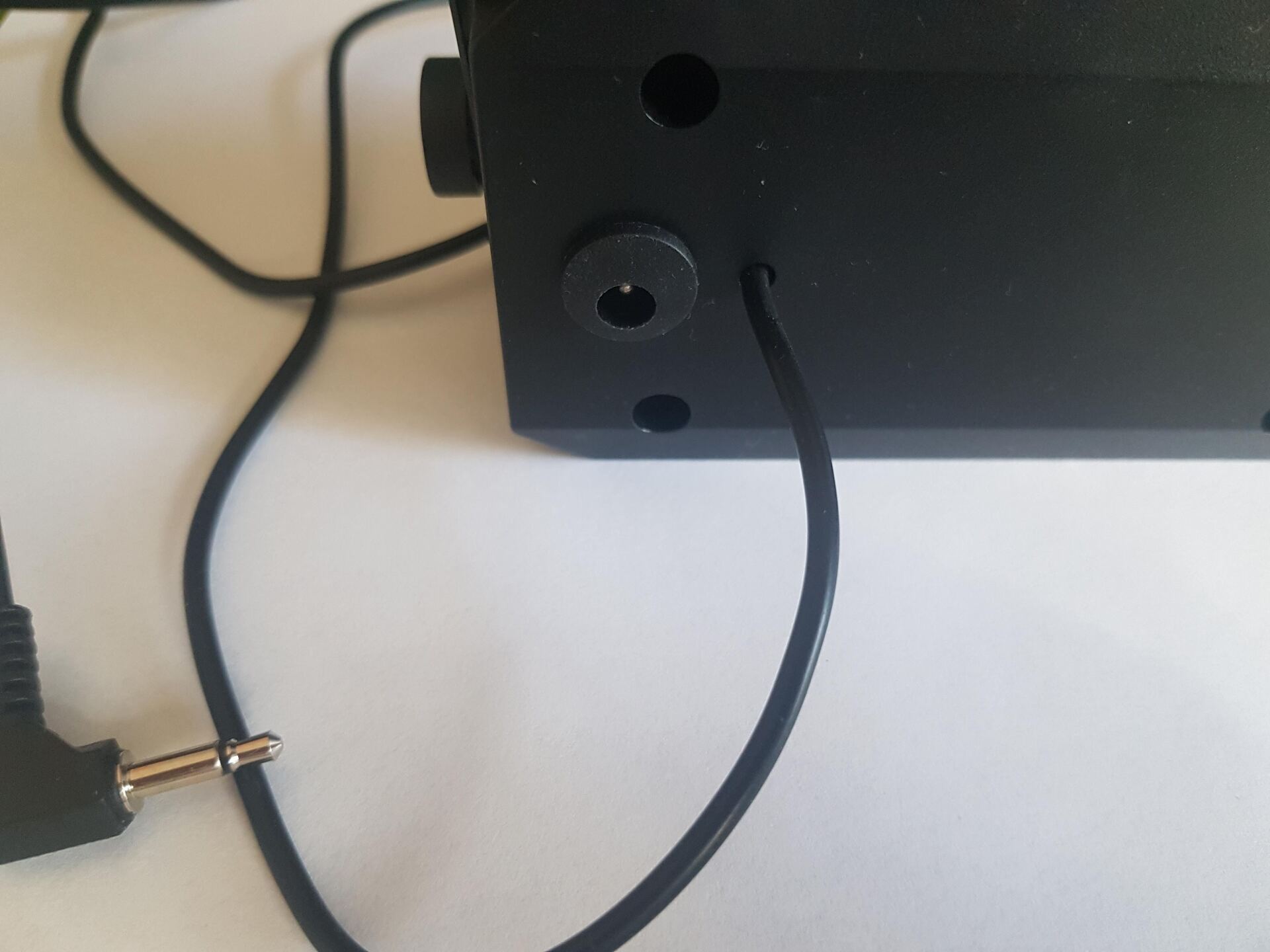

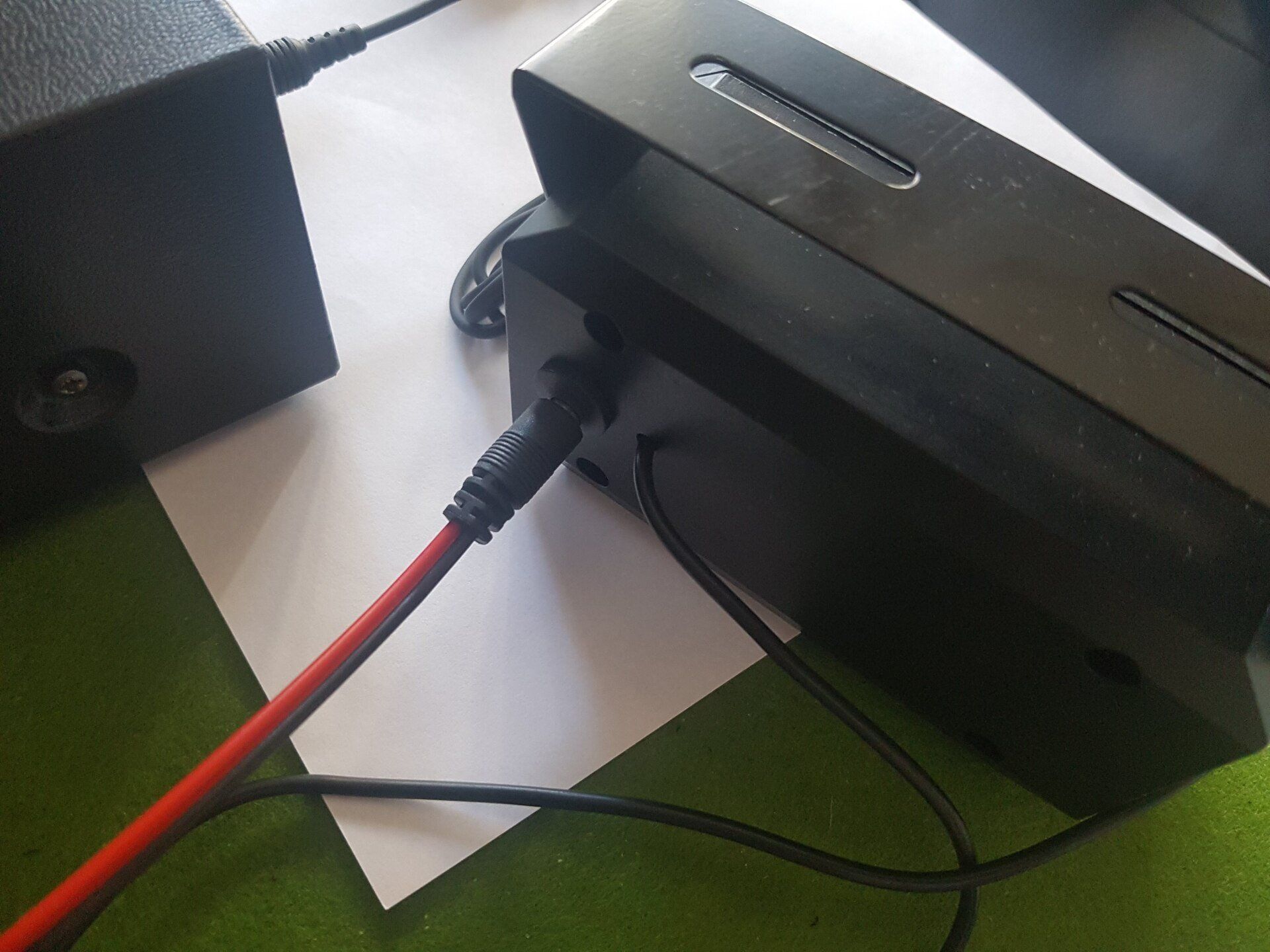

Stromanschlussbuchse (12-13,8 Volt) (für Hohlstecker) am Aktivlautsprecher.

Button

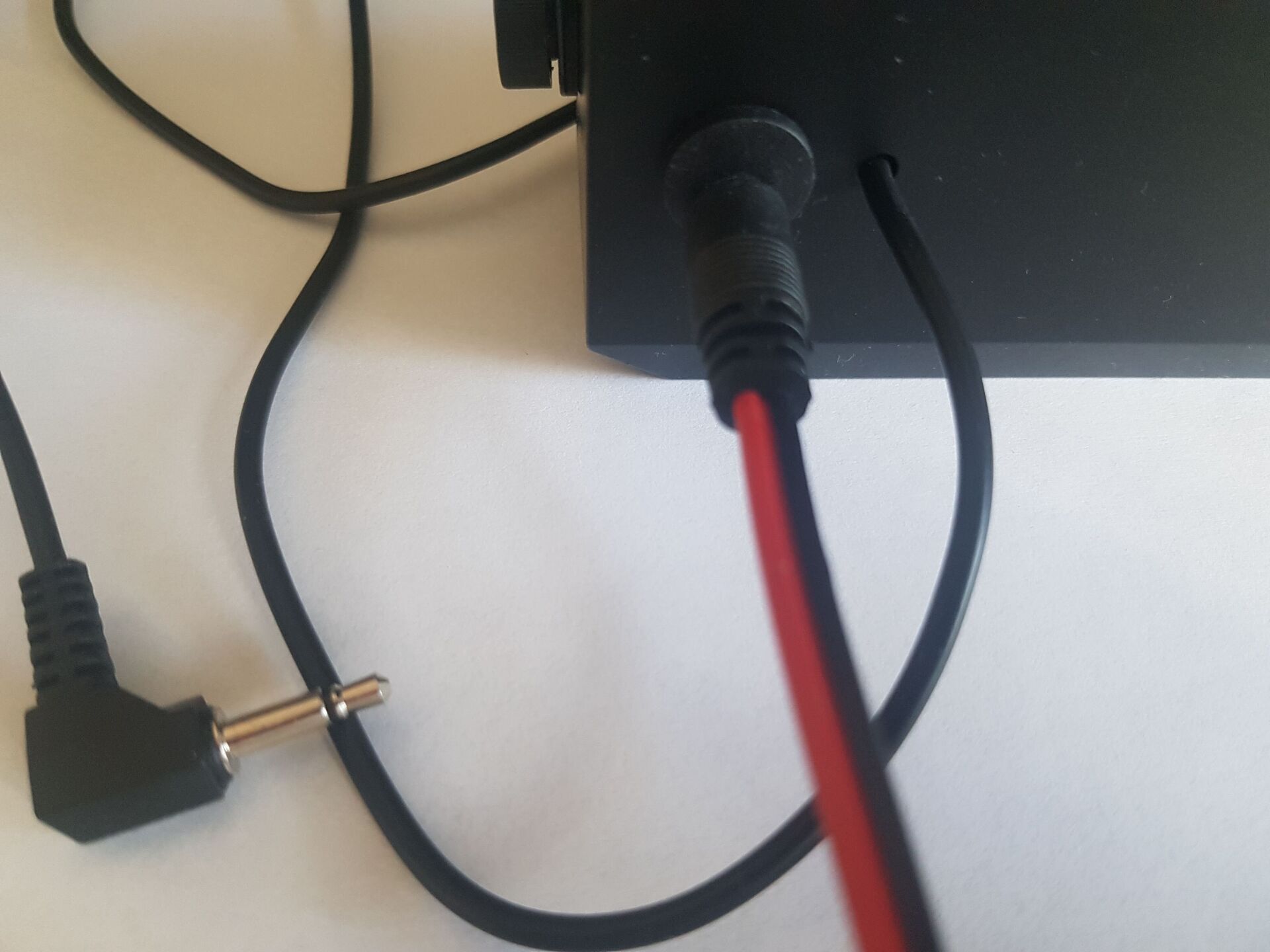

Stromanschlusskabel an Aktivlautsprecher angschlossen.

Button

Aktivlautsprecher an Koppler angeschlossen. (sofern ein Bluetooth-Lautsprecher verwendet wird, bleibt die Anschlussbuchse frei)

Button

Achtung !!!

Hier ist das Parallelfunkgerät mit eimem ungeschirmten Dummyload zu sehen.

Es muss jedoch der 40 cm lange (ungeschirmte) Draht mittels PL-Stecker angeschlossen werden !!!

Button

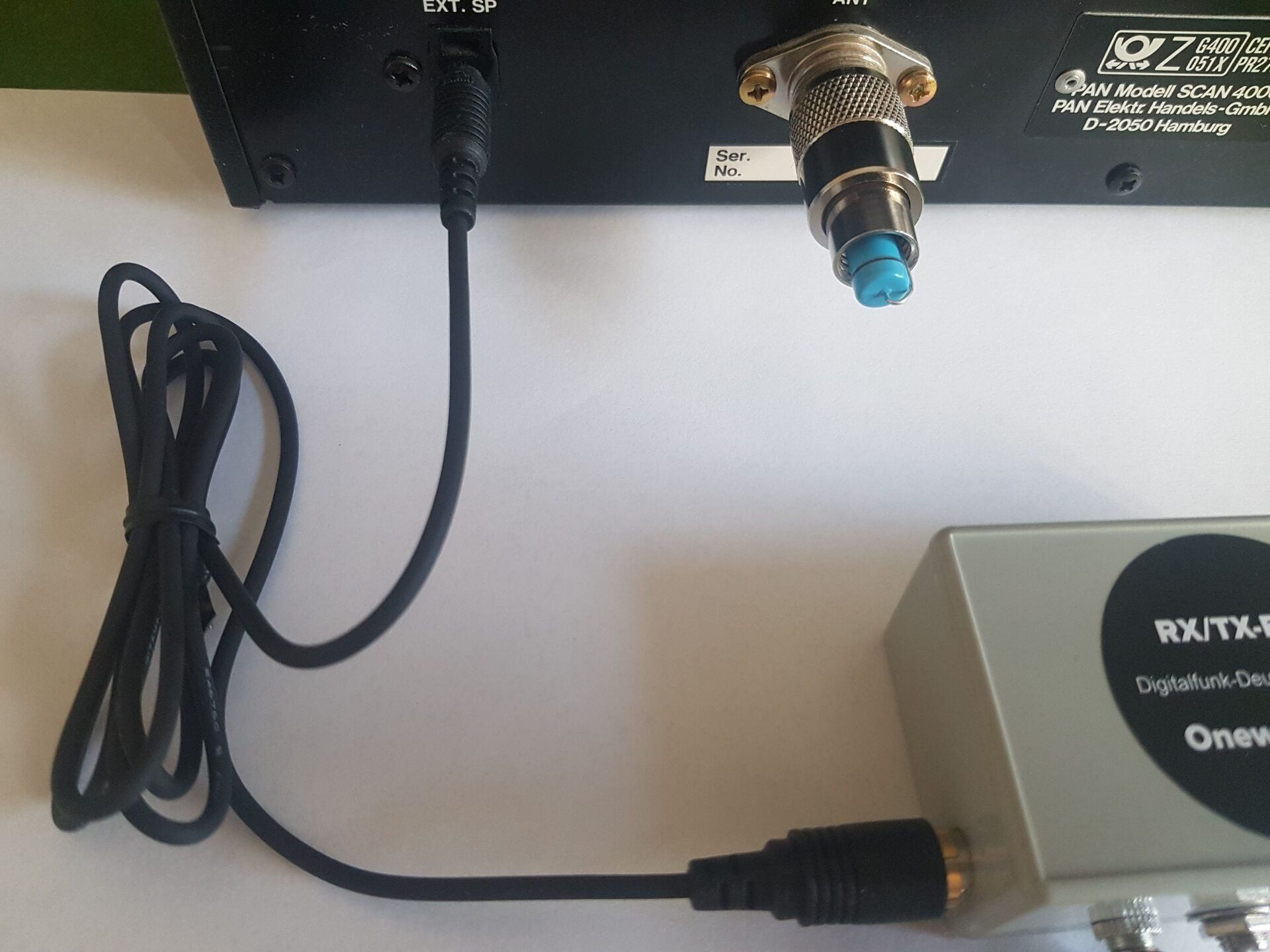

Das Verbindungskabel, welches an die Chinch-Buchse des Kopplers angeschlossen ist, an die Buchse "Externer Lautsprecher" (3,5 mm Klinkenbuchse) des Parallelfunkgerätes anschließen.

Button

Falls noch nicht geschehen, das Stromversorgungskabel (Hohlstecker | 12-13,8 Volt) an den Aktivlautsprecher anschließen. Bei Verwendung eines Bluetooth-Lautsprechers entfällt dieser Vorgang.

Button

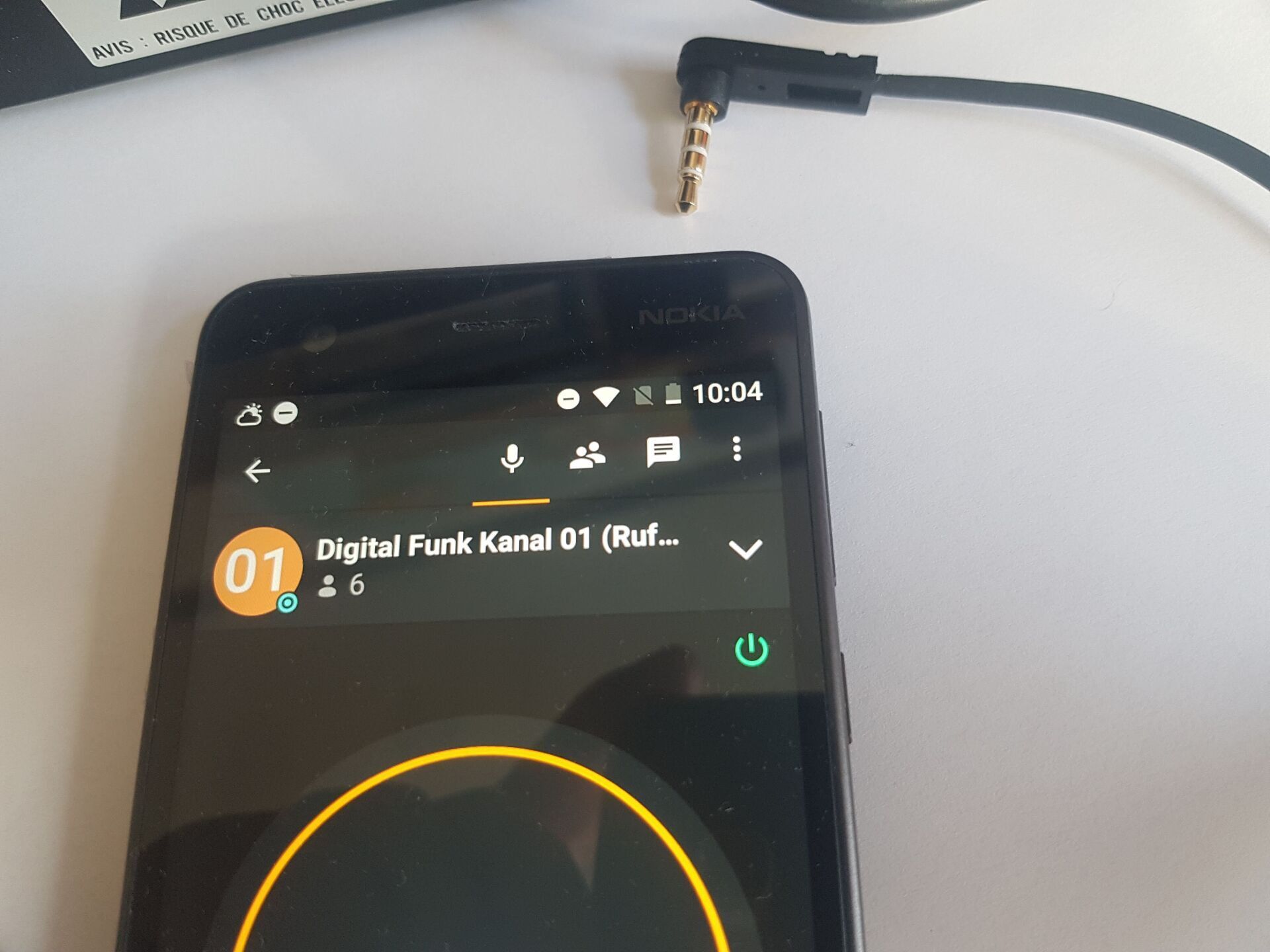

Den noch übrigen Stecker (3,5 mm Klinkenstecker, 4-polig) an die Klinkenbuchse des Smartphones anschließen.

Getestet wurde der Koppler mit Smartphones der Hersteller Samsung (bis S7) und Nokia (bis Model 3.2).

Button

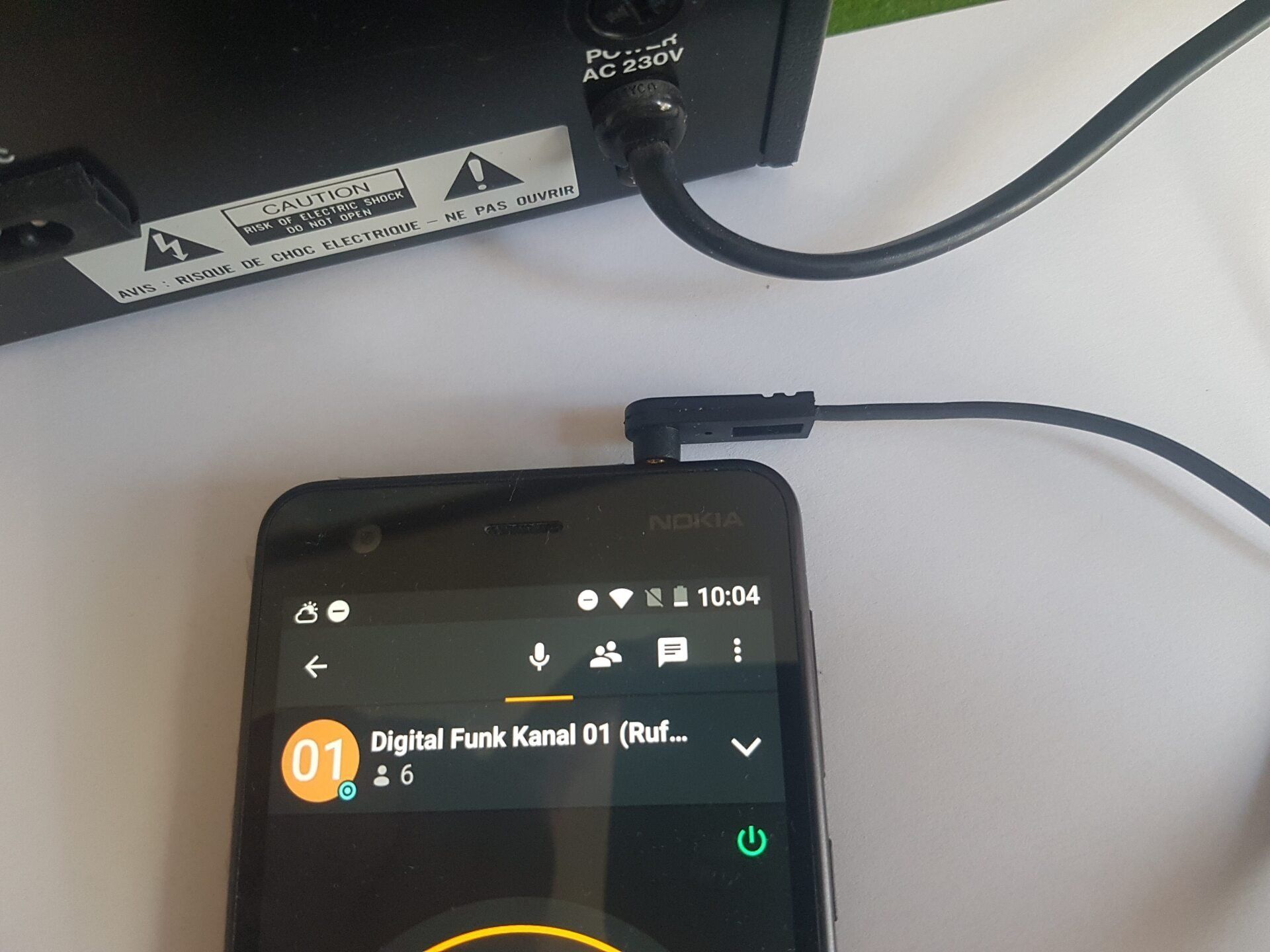

Verbindungskabel am Smartphone angeschlossen.

Button

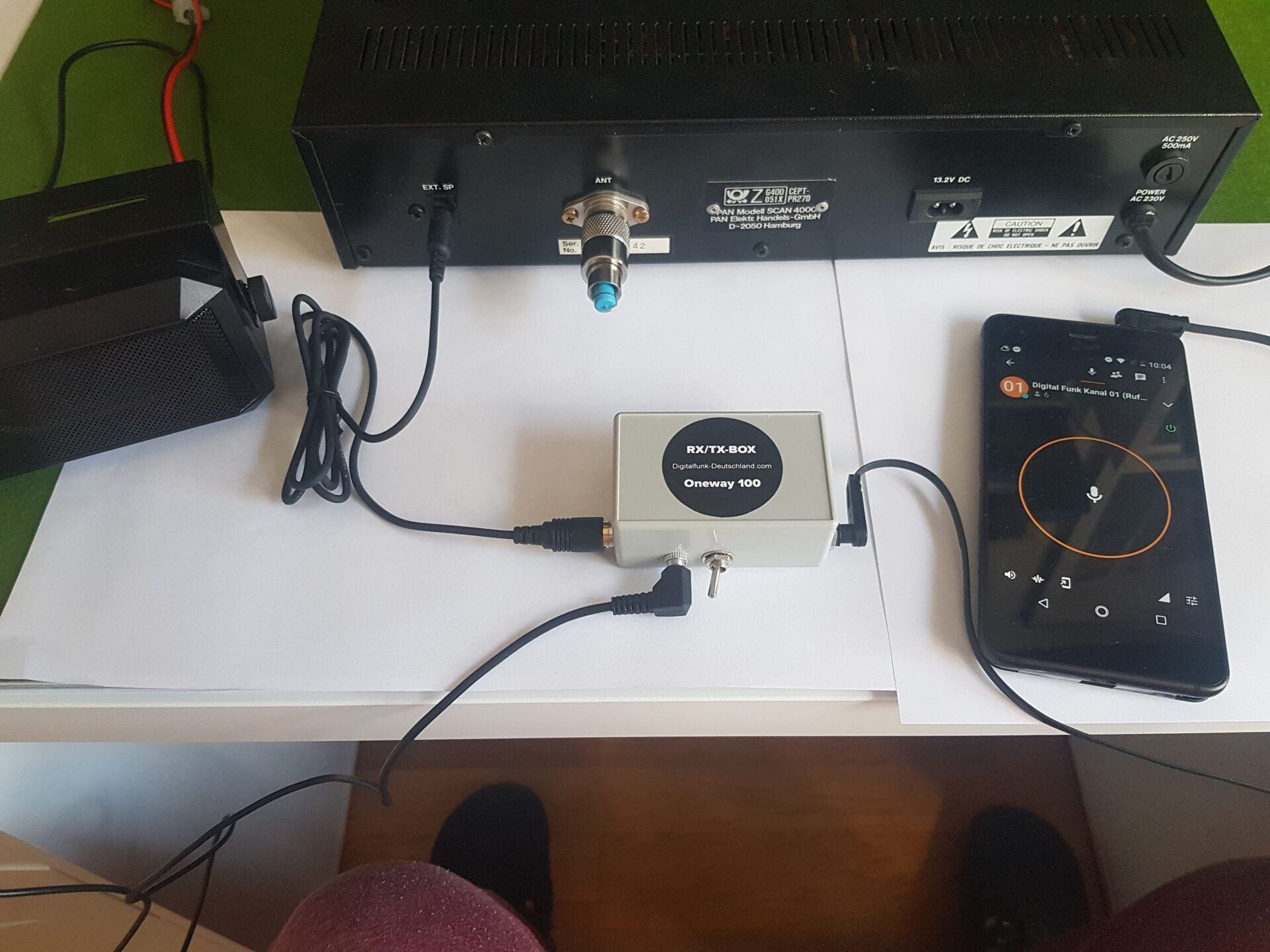

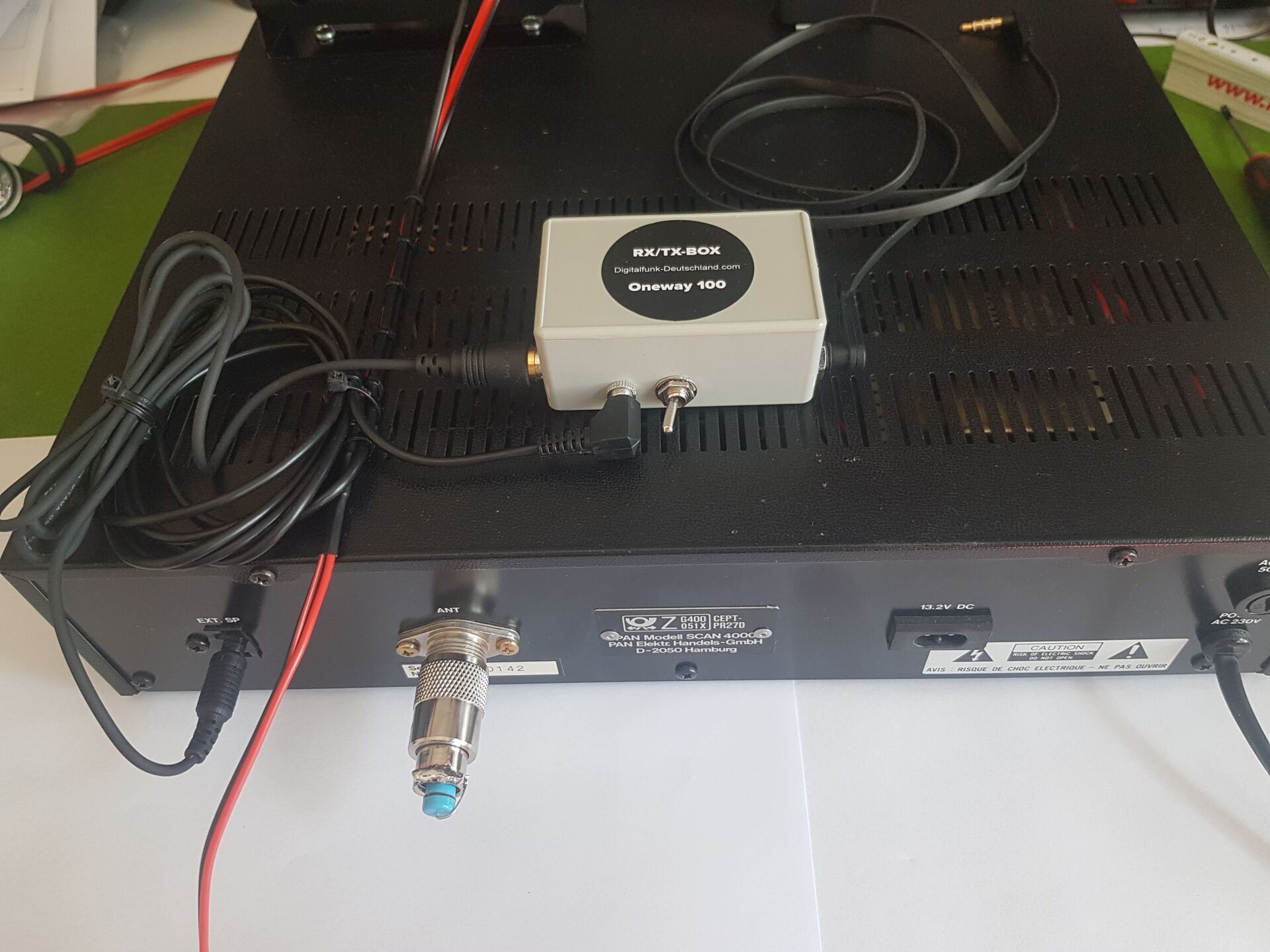

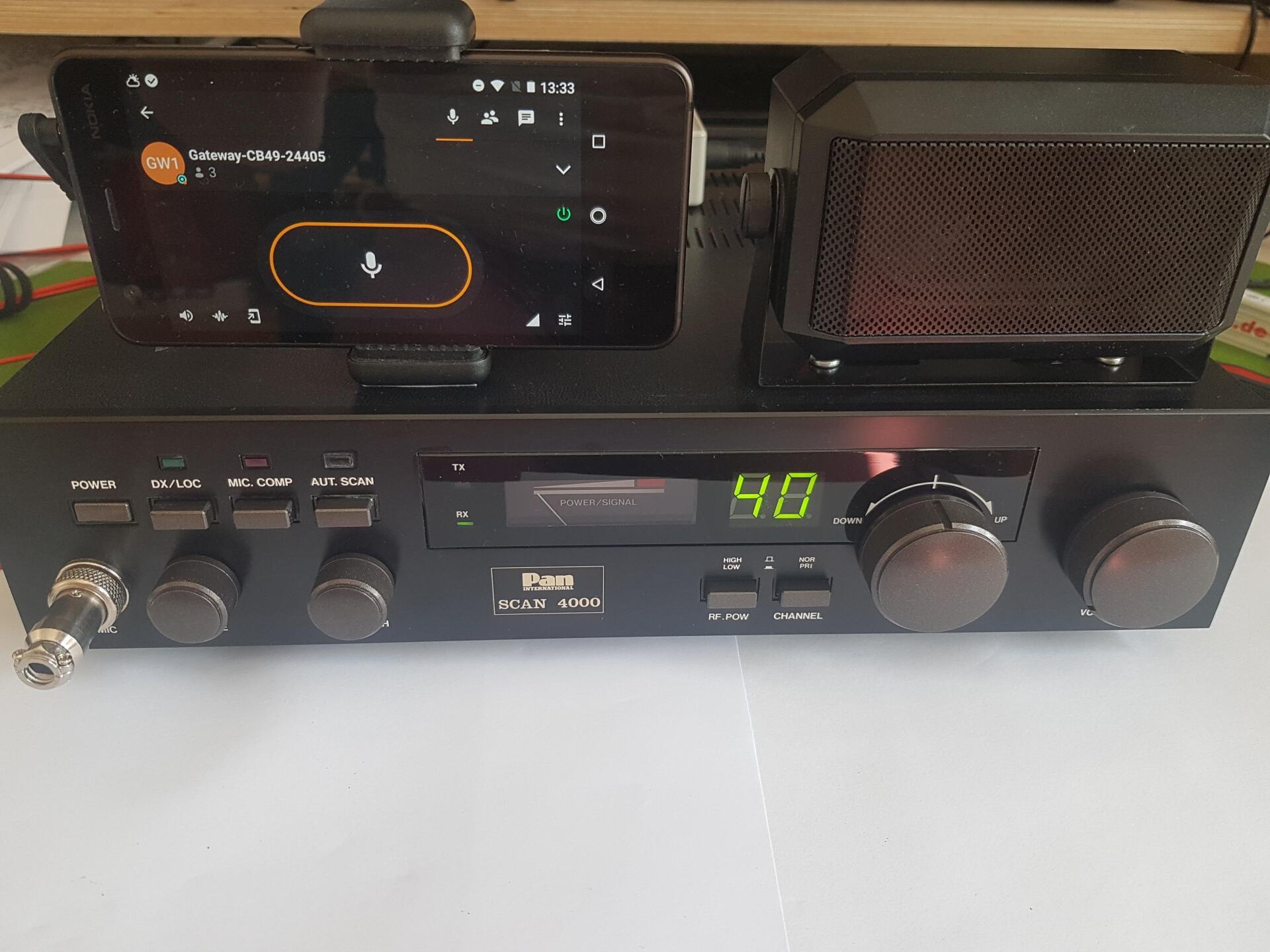

So muss am Ende die "Verkabelung" aussehen.

Nochmal der Hinweis, dass an der Antennebuchse der etwas 40 cm lange Draht mittels PL-Stecker angeschlossen sein muss !!!

Button

Ich habe die Kabel und den Koppler mit Kabelbindern auf dem Gerät befestigt.

Button

Ich habe den Aktivlautsprecher und die Smartphonehalterung auf dem Gerät befestigt da das Gerät nur noch für diesen Zweck (Analog / Digital - Wandlung) eingesetzt wird.

Button

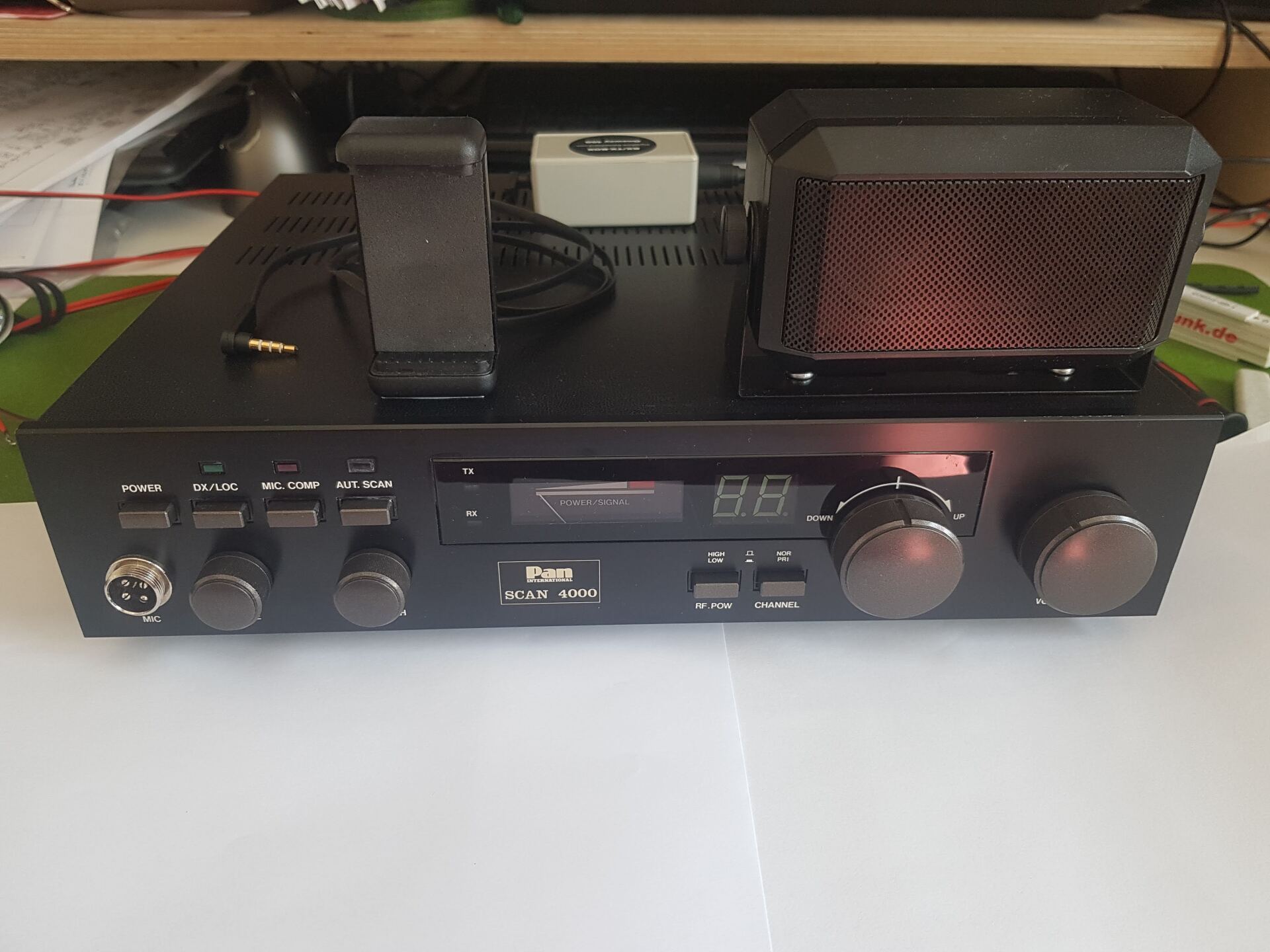

So sieht es am Ende aus.

(Bei der Pan SCAN 4000 muss, im auf dem Bild zu sehenden Mikrofonstecker die Brücke für den Empfang gesetzt werden, sonst funktioniert das ganze nicht)

Button
